電源廠家的配電、換流設備安裝及線纜布放

配電、換流設備安裝
1.電源設備結構不應變形,表面不應損傷,指示儀表、按鍵、旋鈕、機內部件等不應有碰損、卡阻、脫落、損壞現象。
2.設備安裝位置應滿足工程設計要求,允許偏差為±10mm.
3.設備機架應排列整齊,架間縫隙不應大于3mm,垂直允許偏差為±0.1%。列架機面應成一條直線,每米允許偏差為±3mm,全列允許偏差為±15mm
4.安裝設備機架時,應按設計要求進行加固。
5.設備機架漆面應保持完整、清潔
6.設備部件應安裝牢固,接線無誤。

鐵架安裝
1.鐵架安裝位置、規格、長度應滿足設計要求。鐵架安裝位置左右允許偏差為±50mm。水平鐵架應成一條直線,與地面應保持平行,水平度每米誤差不應大于2mm。垂直鐵架應與地面應保持垂直,垂直度誤差不應大于0.1%。
2.連固件連接應牢固、平直、無明顯彎曲;電纜支架應安裝端正、牢固,間距均勻。
3.吊掛安裝應整齊、牢固,與地面保持垂直。
4.鐵架漆面應保持完整、清潔。

線纜布放
1.電源線、信號線的規格、型號應滿足設計的要求。
2.接線端子與線纜應匹配。
3.直流電源線、交流電源線、信號線應分開布放。

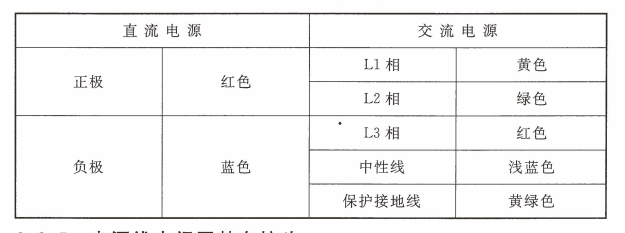

4.電源線外皮顏色應符合表1的規定。



5.電源線中間嚴禁有接頭。
6.線纜布放應平直、整齊,綁扎間隔均勻、松緊合適,扎帶頭應放在隱蔽處。
7.線纜連接應無差錯、接觸良好,焊接光滑,不得碰地、短路、斷路、虛焊、漏焊、錯焊。
8.電源線與設備的連接應符合下列規定：
（1）電源線成端連接時,應在電源線端頭處套上絕緣套管;
（2）截面面積在6mm2以下的單股電源線可與設備直接連接;
（3）多股電源線及截面面積在6mm2以上的單股電源線端頭應加裝鍍錫連接器;連接器尺寸與導線線徑應吻合,壓(焊)接牢固;連接器與設備的接觸部分應平整。
9.信號線與設備端子連接時應符合下列規定:
（1）信號線與設備連接線纜的色譜應順序正確;
（2）采用繞接時,當線徑為0.4mm~0.5mm時,可繞6圈~8圈;當線徑為0.6mm~1.0mm時,可繞4圈~6圈;
（3）采用焊接時,焊點應光滑,無假焊、錯焊、漏焊,無短路,芯線露銅應小于2mm;
（4）采用卡接時,芯線與端子之間應卡接牢固。
10.沿地槽布放電源線、信號線時,電纜不宜直接與地面接觸。
11.室外直埋電力電纜的敷設應符合下列規定:
（1）電纜敷設深度應滿足工程設計要求,遇有障礙物或穿越道路時應敷設鋼管或塑料管保護;
（2）電纜溝底應鋪一層細土,電纜敷設完成后應用5cm厚的細土覆蓋,并宜鋪紅磚或蓋板保護,電纜溝應回土、填平、夯實。
12. 電源線穿管應符合下列規定:
（1）保護管的型號、規格、位置應滿足設計要求;
（2）電源線穿越后,管口兩端應密封;
（3）非同一級電壓的電力電纜不得穿放在同一管孔內。
13.同一交流回路的電源線應穿放在同一金屬導管內,并按設計要求接地。
14. 鎧裝電力電纜的敷設彎曲半徑不得小于外徑的20倍,塑包電纜敷設彎曲半徑不得小于其外徑的6倍。
